光刻技术在现代半导造领域占据着举足轻重的地位，它是芯片制造过程中最为关键的环节之一，直接决定着芯片的性能、集成度以及功耗等核心指标。随着科技的飞速发展，电子产品日益朝着小型化、高性能化的方向迈进，对芯片的要求也越来越高，而光刻技术的进步则成为推动芯片技术不断突破的核心驱动力。

光刻技术的基本原理源于光学成像和化学腐蚀的巧妙结合。其过程就像是一场精密的微观雕刻艺术，在半导造中，硅片如同等待雕琢的“原石”，光刻技术要在这微小的硅片上刻画出极其精细的电路图案。需要在硅片表面均匀地涂上一层光刻胶，光刻胶是一种对特定光线敏感的化学物质。当光线照射到光刻胶上时，光刻胶的化学性质会发生改变，这是光刻过程中的关键反应。

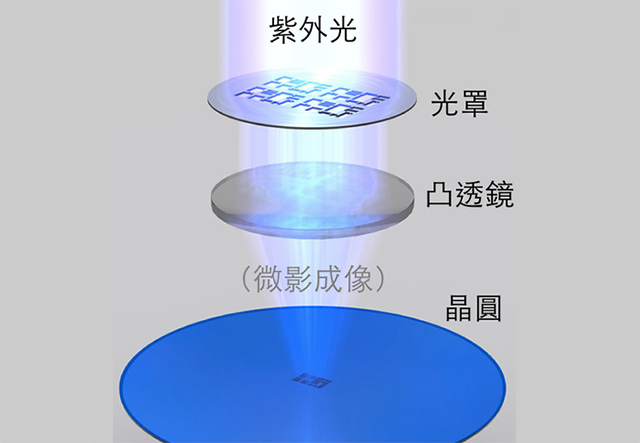

光刻系统中的光源是整个技术的“画笔”，它发出特定波长的光线。目前常用的光源有深紫外光（DUV）和极紫外光（EUV）等。不同波长的光源具有不同的特性和应用场景，波长越短，能够实现的光刻分辨率就越高，也就可以在硅片上刻画出更精细的图案。光线通过掩膜版照射到涂有光刻胶的硅片上，掩膜版就像是一个带有特定图案的模板，光线透过掩膜版上的图案，将图案投影到光刻胶上。光刻胶在光线的作用下发生光化学反应，被光线照射到的部分光刻胶会变得容易溶解（正性光刻胶）或者变得难以溶解（负性光刻胶）。

接下来，通过显影工艺，将经过光照反应后的光刻胶进行处理，去除掉容易溶解的部分，这样就会在光刻胶上留下与掩膜版图案相同的光刻胶图案。这一步骤就像是从“原石”上初步雕琢出大致的轮廓。然后，利用蚀刻工艺，将没有光刻胶保护的硅片表面进行腐蚀，把光刻胶上的图案转移到硅片上。这如同在雕琢好轮廓的基础上进行细节刻画，使得电路图案真正铭刻在硅片上。

光刻技术并非如此简单。随着芯片制造工艺不断向更小的制程节点迈进，光刻面临着诸多挑战。例如，当特征尺寸缩小到纳米级别时，光学衍射效应变得愈发明显，这会导致光线在传播过程中发生扩散，使得图案的清晰度和精度降低。为了克服这一问题，科学家们采用了多种先进的技术，如浸没式光刻技术，通过在光刻镜头和硅片之间填充高折射率的液体，来减小光线的波长，从而提高光刻分辨率。

光刻设备的精度和稳定性也至关重要。一台先进的光刻机是集光学、机械、电子、控制等多学科技术于一体的复杂系统，其内部的每一个部件都需要达到极高的精度和稳定性。例如，光刻机的曝光系统需要精准控制光线的强度、波长和照射时间等参数；而硅片的定位系统则要能够将硅片精确地移动到指定位置，误差要控制在极小的范围内。

光刻技术在半导体产业的发展历程中不断演进和创新，其基本原理虽然基于光学和化学的基础，但在实际应用中却涉及到众多复杂的技术和工艺。随着科技的不断进步，光刻技术也将持续发展，为推动半导体产业乃至整个信息科技领域的发展发挥更大的作用。它就像一把神奇的“钥匙”，不断开启着半导体技术的新大门，引领着我们走向更加智能化、信息化的未来。
