光刻作为现代半导造领域中最为关键的技术之一，它的发展水平直接关系到整个半导体产业的发展进程。如今，随着电子产品不断向小型化、高性能化方向发展，对半导体芯片的集成度要求越来越高，而光刻技术正是实现芯片高集成度的核心手段。在全球范围内，光刻技术的竞争异常激烈，各大科技强国纷纷投入大量资源进行研发，以争夺在这一关键技术领域的领先地位。光刻技术的发展也受到了众多因素的制约，如光刻机设备的研发难度大、成本高昂等。因此，深入了解光刻技术的原理和方法，对于推动半导体产业的发展具有重要的现实意义。

光刻技术的原理基于光学成像和化学反应，其基本过程可以类比为传统的照相制版技术。在半导造中，光刻的主要目的是将掩膜版上的电路图案精确地转移到半导体晶圆表面的光刻胶上。在晶圆表面均匀涂抹一层光刻胶，这是一种对特定波长光线敏感的有机材料。光刻胶具有两种类型，正性光刻胶和负性光刻胶。正性光刻胶在受到光照后会发生化学反应，变得更容易被显影液溶解；而负性光刻胶则相反，光照后的部分会变得不易溶解。

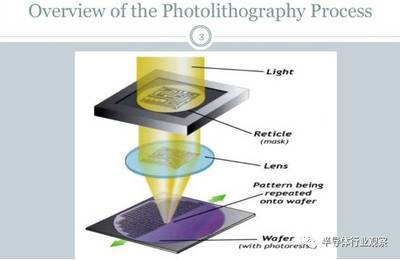

接下来，通过光刻机将特定波长的光线透过掩膜版照射到晶圆上。掩膜版上的图案就像是一个模板，光线透过掩膜版上的透明部分照射到光刻胶上，使光刻胶发生相应的化学变化。光刻机中的光学系统起着至关重要的作用，它需要精确控制光线的传播路径和聚焦效果，以确保掩膜版上的图案能够清晰、准确地投影到光刻胶上。为了实现更高的分辨率，光刻机通常会采用短波长的光线，如深紫外（DUV）光和极紫外（EUV）光。

在光线照射完成后，需要对晶圆进行显影处理。将晶圆浸泡在显影液中，根据光刻胶的类型，显影液会溶解掉相应的部分，从而在光刻胶上形成与掩膜版图案一致的图形。然后，通过蚀刻等工艺将光刻胶上的图案转移到晶圆表面的底层材料上，如硅、二氧化硅等。蚀刻过程中，光刻胶起到保护作用，只有没有被光刻胶覆盖的部分会被蚀刻掉，从而在晶圆表面形成所需的电路结构。

光刻技术的方法多种多样，根据不同的应用需求和工艺要求，可以选择不同的光刻方法。其中，最常见的是接触式光刻、接近式光刻和投影式光刻。接触式光刻是将掩膜版直接与光刻胶表面接触，然后进行曝光。这种方法的优点是分辨率高，但缺点是容易损坏掩膜版和光刻胶，而且每次曝光的面积较小，生产效率较低。接近式光刻是将掩膜版与光刻胶表面保持一定的距离，通过间隙进行曝光。与接触式光刻相比，接近式光刻减少了掩膜版与光刻胶的接触，降低了损坏的风险，但分辨率相对较低。投影式光刻则是通过光学系统将掩膜版上的图案投影到光刻胶上。这种方法具有较高的分辨率和生产效率，是目前半导造中应用最为广泛的光刻方法。

随着半导体技术的不断发展，对光刻技术的要求也越来越高。为了进一步提高光刻的分辨率和精度，科学家们不断探索新的光刻技术和方法。例如，双光刻技术通过两次光刻过程，可以实现更高的分辨率；而浸润式光刻则是在光刻过程中引入液体介质，利用液体的高折射率来提高光刻的分辨率。极紫外光刻技术作为下一代光刻技术的代表，具有更高的分辨率和更大的曝光面积，被认为是实现未来高性能芯片制造的关键技术。极紫外光刻技术也面临着诸多挑战，如光源功率不足、光学元件的制造难度大等。

光刻技术在半导造中起着举足轻重的作用，其原理和方法的不断发展和创新推动着半导体产业的持续进步。尽管目前光刻技术已经取得了显著的成就，但仍然面临着许多技术难题和挑战。未来，随着科技的不断发展，相信光刻技术将不断突破现有的局限，为半导体产业的发展带来新的机遇和挑战。
