光刻技术作为半导造过程中的核心技术之一，在集成电路的生产中扮演着至关重要的角色。随着科技的飞速发展，电子产品越来越追求高性能、小型化，这就要求集成电路的集成度不断提高，而光刻技术正是实现这一目标的关键。它能够将设计好的电路图案精确地转移到半导体晶圆表面，如同在微观世界中进行精密的绘画，决定着芯片的性能、功能和成本。可以说，光刻技术的水平直接影响着整个半导体产业的发展进程。接下来，我们将深入探讨光刻技术的原理及操作过程。

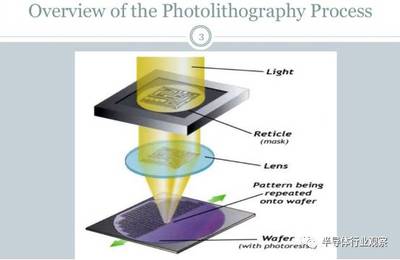

光刻技术的原理基于光的特性和化学反应。从本质上讲，它是利用光刻胶这种对光敏感的材料，在光的照射下发生化学反应，从而实现图案的转移。光刻的基本原理可以简单概括为：在半导体晶圆表面涂上一层光刻胶，光刻胶就像是一张等待书写的白纸，它具有在光照下发生性质变化的特性。然后，通过掩膜版，这是一块刻有特定电路图案的模板，如同印章一样，将光线有选择地照射到光刻胶上。被光照到的光刻胶会发生化学反应，其性质会发生改变，根据光刻胶的类型不同，有的会变得容易溶解，有的则会变得更难溶解。接下来，使用显影液对晶圆进行处理，将发生变化的光刻胶部分去除，这样就在光刻胶层上留下了与掩膜版图案相同的图形。通过蚀刻等工艺，将光刻胶上的图案转移到晶圆表面的底层材料上，完成电路图案的制作。

光刻技术的操作过程是一个复杂且精细的过程，需要多个步骤和严格的条件控制。第一步是晶圆预处理，这一步骤就像是为绘画准备好画布。晶圆需要进行清洗和表面处理，以去除表面的杂质和污染物，保证光刻胶能够均匀地附着在晶圆表面。还需要对晶圆表面进行特殊处理，以增强光刻胶与晶圆之间的附着力。第二步是光刻胶涂覆，这是一个关键步骤，需要使用专门的设备将光刻胶均匀地涂覆在晶圆表面。涂覆的厚度和均匀性对光刻的质量有着重要影响，通常需要精确控制涂覆的速度、压力和光刻胶的流量等参数。第三步是软烘，涂覆好光刻胶的晶圆需要进行加热处理，以去除光刻胶中的溶剂，提高光刻胶的硬度和附着力。软烘的温度和时间需要根据光刻胶的类型和厚度进行精确控制，以确保光刻胶的性能达到最佳状态。第四步是对准和曝光，这是光刻过程的核心步骤。将掩膜版与晶圆进行精确对准，确保掩膜版上的图案能够准确地转移到晶圆上。然后，使用特定波长的光线对光刻胶进行曝光，光线通过掩膜版上的图案照射到光刻胶上，使光刻胶发生化学反应。曝光的剂量和时间需要根据光刻胶的灵敏度和图案的复杂度进行精确控制，以保证图案的清晰度和精度。第五步是显影，曝光后的晶圆需要放入显影液中进行处理，将发生变化的光刻胶部分去除。显影的时间和温度需要严格控制，以确保图案的完整性和准确性。第六步是硬烘，显影后的晶圆需要再次进行加热处理，以进一步提高光刻胶的硬度和附着力，增强光刻胶对后续蚀刻等工艺的耐受性。最后一步是蚀刻和去胶，使用蚀刻工艺将光刻胶上的图案转移到晶圆表面的底层材料上，完成电路图案的制作。蚀刻完成后，需要使用去胶剂将剩余的光刻胶去除，以便进行后续的工艺处理。

光刻技术的发展日新月异，随着芯片制造工艺的不断进步，对光刻技术的要求也越来越高。从最初的接触式光刻到如今的极紫外光刻（EUV），光刻技术经历了多次重大变革。极紫外光刻技术能够实现更小的线宽和更高的分辨率，为集成电路的进一步发展提供了可能。光刻技术仍然面临着许多挑战，如光刻设备的成本高昂、光刻工艺的复杂性增加、光刻胶的性能提升等问题。未来，随着科技的不断进步，光刻技术有望取得更大的突破，为半导体产业的发展注入新的动力。光刻技术作为半导造的核心技术，其原理和操作过程的研究和发展对于推动整个半导体产业的进步具有重要意义。我们期待着光刻技术在未来能够创造出更加辉煌的成就，为人类的科技进步做出更大的贡献。
