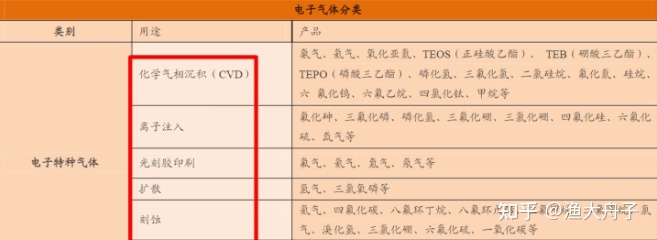

光刻工艺在半导造等众多领域中扮演着极为关键的角色，它是一种将掩膜版上的图形转移到半导体晶圆表面的工艺技术，对芯片的性能、集成度等起着决定性作用。随着技术的不断发展，印刷光刻工艺也衍生出了多种不同的种类，以满足不同的生产需求和技术标准。

首先是接触式光刻。接触式光刻是光刻工艺发展早期就被广泛应用的一种技术。在这种工艺中，掩膜版直接与晶圆表面接触，通过曝光将掩膜版上的图形复制到晶圆上。其优点在于能够实现较高的分辨率，因为掩膜版与晶圆紧密接触，减少了光线的散射，从而可以获得较为精细的图形。接触式光刻也存在明显的缺点。由于掩膜版与晶圆直接接触，在接触过程中容易造成掩膜版和晶圆表面的损伤，影响产品的良率。而且，频繁的接触会导致掩膜版的磨损，增加了生产成本。接触式光刻的生产效率相对较低，因为每次曝光后都需要进行掩膜版与晶圆的分离和重新对准操作。

接近式光刻是在接触式光刻的基础上发展而来的。与接触式光刻不同，接近式光刻中掩膜版与晶圆之间保持一定的间隙，通常在几微米到几十微米之间。这种工艺避免了掩膜版与晶圆的直接接触，减少了对两者表面的损伤，提高了掩膜版的使用寿命。接近式光刻在一定程度上也提高了生产效率，因为不需要频繁进行接触和分离操作。但是，由于掩膜版与晶圆之间存在间隙，光线在传播过程中会发生一定的散射，导致分辨率相对接触式光刻有所降低。不过，通过优化曝光系统和控制间隙大小等方法，可以在一定程度上提高接近式光刻的分辨率。

投影式光刻是目前半导造中应用最为广泛的光刻工艺。它利用光学投影系统将掩膜版上的图形投影到晶圆表面。投影式光刻具有许多优点。它可以实现很高的分辨率，能够满足大规模集成电路制造对精细图形的要求。投影式光刻的生产效率较高，可以通过步进重复曝光的方式快速完成整个晶圆的光刻过程。投影式光刻还可以采用多种曝光方式，如步进扫描曝光等，进一步提高光刻的精度和效率。投影式光刻设备的成本非常高，需要复杂的光学系统和精密的机械控制装置。对光刻环境的要求也非常严格，需要在洁净的环境中进行操作，以避免灰尘等杂质对光刻结果的影响。

电子束光刻是一种利用电子束来实现图形转移的光刻工艺。电子束光刻具有极高的分辨率，可以达到纳米级别的精度，能够满足一些对图形精度要求极高的应用，如量子芯片的制造等。电子束光刻不需要掩膜版，通过计算机控制电子束的扫描路径来直接在晶圆表面绘制图形，具有很大的灵活性。但是，电子束光刻的生产效率极低，因为电子束是逐点扫描的，绘制一个复杂的图形需要很长的时间。而且，电子束光刻设备的成本也非常高，维护和操作难度较大。

离子束光刻是另一种高精度的光刻工艺。离子束光刻利用离子束对晶圆表面进行刻蚀，从而实现图形的转移。离子束光刻具有很高的分辨率和刻蚀精度，能够在晶圆表面制造出非常精细的结构。与电子束光刻类似，离子束光刻也可以实现无掩膜光刻，具有较好的灵活性。离子束光刻设备同样昂贵，并且离子束对晶圆表面的损伤较大，需要进行后续的处理来修复损伤。

不同种类的印刷光刻工艺各有优缺点，在实际应用中需要根据具体的需求和生产条件来选择合适的光刻工艺。随着半导体技术的不断发展，光刻工艺也在不断创新和进步，未来有望出现更加高效、高精度的光刻技术，推动半导体产业的持续发展。
