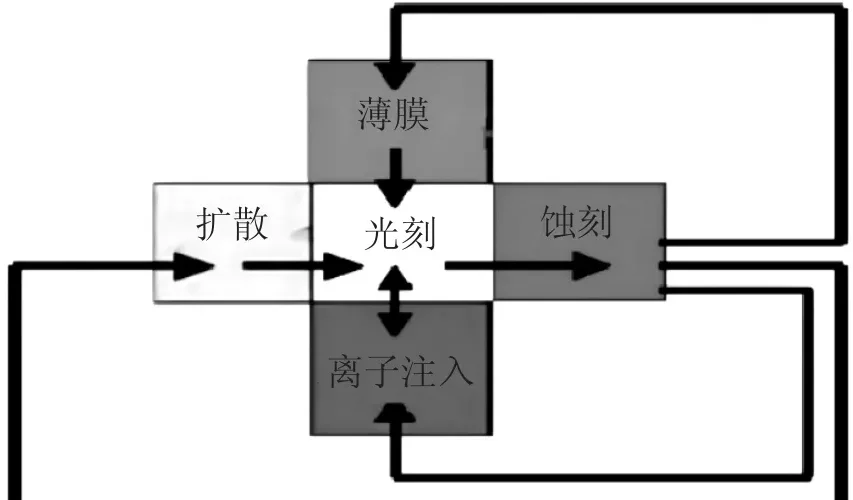

光刻工艺作为半导造中的核心技术，在现代电子产业中占据着举足轻重的地位。它是将设计好的集成电路图案精确地转移到半导体晶圆表面的关键步骤，对于芯片的性能、尺寸和功能起着决定性作用。光刻工艺的发展历程见证了半导体技术的飞速进步，从最初的简单光刻技术到如今高度复杂的极紫外光刻（EUV）技术，每一次的革新都推动着芯片性能不断提升、尺寸不断缩小。而印刷光刻工艺流程图则是光刻工艺的直观呈现，它以清晰的图表形式展示了光刻过程中的各个环节，包括晶圆预处理、光刻胶涂覆、曝光、显影、刻蚀等步骤，有助于工程师和技术人员更好地理解和掌握光刻工艺的流程，从而提高生产效率和产品质量。

在光刻工艺中，晶圆预处理是整个流程的第一步。这一阶段的主要目的是确保晶圆表面的清洁和平整，为后续的光刻胶涂覆做好准备。通常，晶圆会经过一系列的化学清洗过程，以去除表面的杂质和污染物。为了增强光刻胶与晶圆表面的附着力，还会进行表面处理，如涂覆底漆等。经过预处理后的晶圆表面质量直接影响到光刻胶的涂覆效果和后续图案转移的精度。

光刻胶涂覆是光刻工艺中的关键环节之一。光刻胶是一种对特定波长光线敏感的有机材料，它会在曝光后发生化学反应，从而改变其溶解性。涂覆光刻胶的过程需要精确控制厚度和均匀性，以确保在后续的曝光和显影过程中能够形成清晰、准确的图案。常见的涂覆方法有旋转涂覆、喷涂等，每种方法都有其优缺点，需要根据具体的工艺要求和晶圆尺寸进行选择。

曝光是光刻工艺的核心步骤，它通过光刻掩膜将设计好的图案转移到光刻胶上。曝光过程中，光刻胶会受到特定波长光线的照射，发生光化学反应。根据光刻技术的不同，曝光方式可以分为接触式曝光、接近式曝光和投影式曝光等。随着芯片制造技术的不断发展，投影式曝光逐渐成为主流，尤其是极紫外光刻（EUV）技术的出现，使得芯片的特征尺寸能够进一步缩小，提高了芯片的集成度和性能。

显影是将曝光后的光刻胶进行处理，去除未曝光部分的光刻胶，从而在晶圆表面形成与光刻掩膜相同的图案。显影过程需要精确控制显影液的浓度、温度和时间，以确保图案的清晰度和精度。显影后的晶圆表面会留下光刻胶图案，这些图案将作为后续刻蚀和离子注入等工艺的掩膜。

刻蚀是将光刻胶图案转移到晶圆表面的过程。刻蚀工艺可以分为湿法刻蚀和干法刻蚀两种。湿法刻蚀是利用化学溶液对晶圆表面进行腐蚀，而干法刻蚀则是利用等离子体等物理方法对晶圆表面进行刻蚀。干法刻蚀具有更高的刻蚀精度和更好的方向性，因此在现代半导造中得到了广泛应用。

光刻工艺中的每一个步骤都相互关联、相互影响，任何一个环节出现问题都可能导致芯片制造的失败。而印刷光刻工艺流程图则为我们提供了一个全面、直观的视角，帮助我们理解光刻工艺的整个流程。通过对流程图的分析和研究，我们可以更好地掌握光刻工艺的关键技术和要点，优化工艺参数，提高生产效率和产品质量。在未来，随着半导体技术的不断发展，光刻工艺也将不断创新和完善，印刷光刻工艺流程图也将持续更新和优化，为半导体产业的发展提供有力的支持。
