光刻工艺作为半导造过程中的核心技术之一，对集成电路的性能、集成度和成本起着至关重要的作用。在整个半导造流程中，光刻工艺承担着将设计好的电路图案精确地转移到半导体晶圆表面的关键任务，就如同画家手中的画笔，决定着最终作品的精细程度和质量。而光刻胶印刷则是光刻工艺中不可或缺的重要环节，它直接影响着光刻图案的分辨率、对比度和边缘粗糙度等关键指标。光刻胶，作为一种对光敏感的高分子材料，在光刻过程中起着“模板”的作用。当光刻胶被特定波长的光线照射后，其化学性质会发生变化，从而在显影过程中形成与掩膜版上图案相对应的光刻胶图案。这个图案将作为后续刻蚀、离子注入等工艺的掩膜，决定着半导体器件的最终结构和性能。

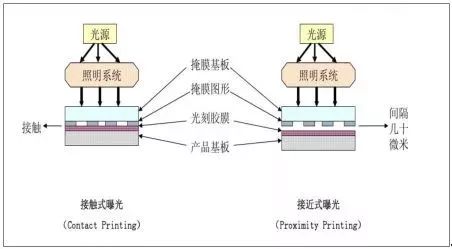

光刻工艺的发展历程见证了半导体产业的飞速进步。从早期的接触式光刻、接近式光刻，到如今广泛应用的投影光刻技术，光刻工艺的分辨率不断提高，能够实现的最小特征尺寸越来越小。这使得集成电路的集成度得以不断提升，从最初的几个晶体管集成到如今数十亿甚至上百亿个晶体管集成在一块小小的芯片上。而光刻胶印刷技术也随着光刻工艺的发展而不断创新和改进。早期的光刻胶主要基于酚醛树脂体系，其分辨率和灵敏度相对较低。随着半导体技术的不断发展，化学增幅型光刻胶逐渐成为主流。这种光刻胶通过光生酸剂在光照下产生酸，引发后续的化学反应，从而实现更高的分辨率和灵敏度。为了满足不同光刻工艺的需求，光刻胶的种类也日益丰富，包括正性光刻胶、负性光刻胶、电子束光刻胶、极紫外光刻胶等。

在光刻胶印刷过程中，多个因素会对最终的光刻效果产生影响。首先是光刻胶的涂布工艺。均匀、厚度一致的光刻胶涂层是保证光刻图案质量的基础。目前，常用的光刻胶涂布方法有旋转涂布、喷涂涂布等。旋转涂布是最常用的方法之一，它通过高速旋转晶圆，使光刻胶均匀地分布在晶圆表面。这种方法也存在一些局限性，例如在晶圆边缘和中心区域可能会出现厚度差异。为了克服这些问题，研究人员不断改进涂布工艺，开发出了一些新型的涂布技术，如狭缝式涂布等。

曝光过程也是光刻胶印刷的关键环节。曝光系统的性能直接影响着光刻图案的分辨率和对比度。在投影光刻中，光源的波长、数值孔径等参数对曝光效果起着决定性作用。随着半导体技术的不断发展，曝光光源的波长不断缩短，从早期的汞灯（g线、i线）到深紫外（DUV）光源（KrF、ArF），再到如今正在研发的极紫外（EUV）光源。波长的缩短使得光刻工艺能够实现更高的分辨率，但同时也带来了一系列技术挑战，如光源功率、光学系统的设计和制造等。

显影过程同样不容忽视。显影液的配方、显影时间和温度等因素都会影响光刻胶图案的质量。显影过程的目的是去除曝光后光刻胶中不需要的部分，形成清晰的光刻图案。在显影过程中，需要精确控制显影条件，以确保光刻图案的尺寸精度和边缘质量。

光刻工艺中的光刻胶印刷技术是一个复杂而关键的领域。随着半导体产业的不断发展，对光刻工艺的要求也越来越高。未来，光刻胶印刷技术将继续朝着更高分辨率、更高灵敏度、更低成本的方向发展。随着人工智能、大数据等技术的不断发展，这些技术也将被应用于光刻工艺的优化和控制中，为半导体产业的发展提供更强大的支持。研究人员需要不断探索和创新，解决光刻工艺中面临的各种技术挑战，推动半导体产业向更高水平迈进。
