光刻设备作为芯片制造过程中至关重要的核心装备，在现代半导体产业中扮演着举足轻重的角色。光刻机系统则是光刻设备的核心组成部分，它的性能优劣直接决定了芯片的制程工艺和性能表现。随着科技的飞速发展，芯片的集成度越来越高，对光刻设备和光刻机系统的要求也日益严苛。从最初的简单光刻技术到如今的极紫外光刻（EUV）技术，光刻设备和光刻机系统经历了巨大的变革和发展。

光刻设备的工作原理基于光学成像和光刻胶的化学反应。在芯片制造过程中，首先需要在硅片表面涂上一层光刻胶，然后通过光刻机系统将设计好的电路图案投影到光刻胶上。光刻机系统利用高能量的光束，如紫外线或极紫外光，透过掩膜版将图案精确地复制到光刻胶上。光刻胶在受到光照后会发生化学反应，经过显影等工艺，未被光照的部分光刻胶会被去除，从而在硅片表面留下与掩膜版相同的图案。这个图案将作为后续蚀刻、离子注入等工艺的模板，最终形成芯片的电路结构。

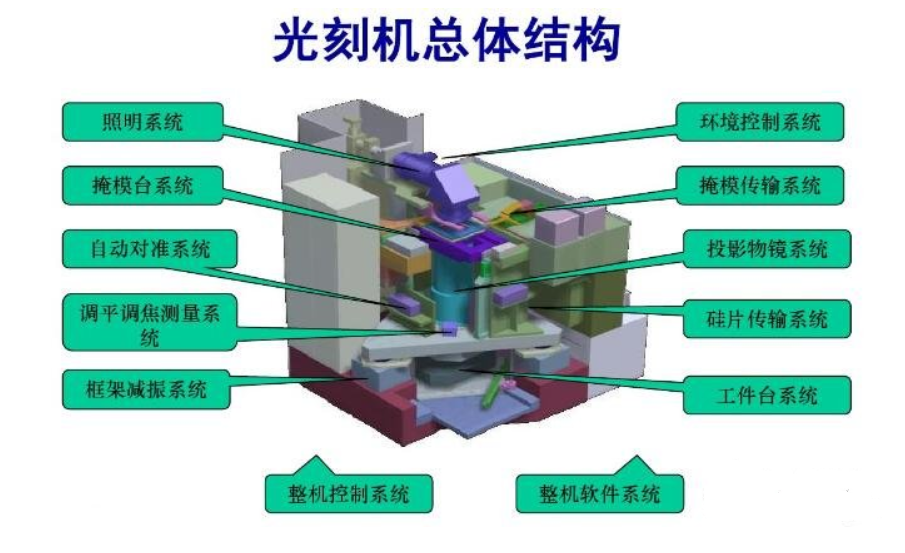

光刻机系统主要由光源系统、光学投影系统、掩膜版系统、工件台系统等多个子系统组成。光源系统是光刻机的“心脏”，它提供光刻所需的高能量光束。早期的光刻机使用汞灯作为光源，波长较长，分辨率较低。随着技术的进步，逐渐发展出了准分子激光光源，如KrF（248nm）和ArF（193nm）激光，大大提高了光刻的分辨率。而如今最先进的极紫外光刻技术采用波长为13.5nm的极紫外光，能够实现更小的线宽和更高的集成度。

光学投影系统则负责将光源发出的光束聚焦并投影到硅片上。它由一系列高精度的光学镜片组成，这些镜片的制造和安装精度要求极高，任何微小的误差都可能导致投影图案的失真。为了提高投影的精度和分辨率，光学投影系统还采用了多种先进的技术，如光学矫正、像差补偿等。

掩膜版系统是存储芯片电路图案的载体。掩膜版上的图案是通过电子束光刻等技术制作而成的，其精度和质量直接影响到光刻的效果。在光刻过程中，掩膜版需要精确地对准硅片，以确保图案的准确投影。

工件台系统则用于承载和移动硅片。它需要具备高精度的定位和运动控制能力，能够在光刻过程中精确地将硅片移动到指定的位置。工件台系统的运动精度和稳定性对于光刻的重复性和一致性至关重要。

光刻设备和光刻机系统的研发和制造是一项极其复杂和昂贵的工程。它涉及到光学、机械、电子、材料等多个学科领域的前沿技术，需要大量的资金和人力投入。目前，全球能够生产高端光刻设备的企业屈指可数，荷兰的阿斯麦（ASML）公司在极紫外光刻技术领域占据着垄断地位。

随着人工智能、物联网、5G等新兴技术的快速发展，对芯片的性能和功耗提出了更高的要求。这也促使光刻设备和光刻机系统不断向更高的分辨率、更高的生产效率和更低的成本方向发展。未来，光刻技术有望突破现有的技术瓶颈，实现更小的线宽和更高的集成度，为半导体产业的发展带来新的机遇和挑战。随着我国半导体产业的快速崛起，对光刻设备和光刻机系统的需求也日益增长。我国科研人员正在加大研发投入，努力突破国外技术封锁，实现光刻设备和光刻机系统的国产化，为我国半导体产业的自主可控发展提供有力支撑。
