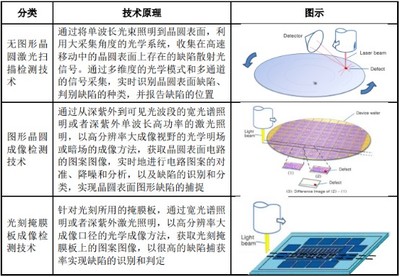

光刻技术作为半导造领域的核心技术之一，在现代科技发展中扮演着至关重要的角色。它就像是一把神奇的刻刀，能够在半导体晶圆上精准地绘制出微小而复杂的电路图案，是实现芯片集成度不断提高、性能不断提升的关键所在。随着半导体产业的飞速发展，对光刻技术的要求也越来越高，其分类也日益多样化。

光刻技术主要可以从光源、曝光方式等多个维度进行分类。从光源方面来看，光刻技术经历了从紫外光到极紫外光的发展历程。早期的光刻技术采用汞灯产生的紫外光作为光源，其波长较长，分辨率相对较低，能够制造的芯片特征尺寸较大。随着芯片集成度的不断提高，对光刻分辨率的要求也越来越高，于是准分子激光光源应运而生。准分子激光具有波长短、能量高的特点，能够实现更小的芯片特征尺寸，推动了半导体产业的快速发展。例如，KrF准分子激光（波长248nm）和ArF准分子激光（波长193nm）在很长一段时间内都是光刻技术的主流光源。随着芯片制程工艺向更小尺寸迈进，传统的紫外光源已经难以满足需求，极紫外光（EUV）光刻技术成为了研究和应用的焦点。极紫外光的波长仅为13.5nm，能够实现更小的芯片特征尺寸，为芯片制造带来了新的突破。

从曝光方式的角度，光刻技术可以分为接触式光刻、接近式光刻和投影式光刻。接触式光刻是最早出现的光刻方式，它将掩膜版直接与晶圆表面接触，通过曝光将掩膜版上的图案转移到晶圆上。这种方式的优点是分辨率高，但缺点也很明显，由于掩膜版与晶圆直接接触，容易造成掩膜版的损坏和污染，而且生产效率较低。接近式光刻则是将掩膜版与晶圆保持一定的距离，通过曝光将图案转移到晶圆上。与接触式光刻相比，接近式光刻减少了掩膜版与晶圆的接触，降低了掩膜版的损坏和污染风险，但分辨率相对较低。投影式光刻是目前应用最广泛的光刻方式，它通过光学系统将掩膜版上的图案投影到晶圆上。投影式光刻具有分辨率高、生产效率高、掩膜版使用寿命长等优点，能够满足大规模集成电路制造的需求。

光刻技术还可以根据光刻胶的类型进行分类，分为正性光刻胶光刻和负性光刻胶光刻。正性光刻胶在曝光后会发生化学反应，被显影液溶解，从而在晶圆上形成与掩膜版图案相同的图形；负性光刻胶则相反，在曝光后会发生交联反应，不被显影液溶解，从而在晶圆上形成与掩膜版图案相反的图形。不同类型的光刻胶具有不同的特性和适用范围，需要根据具体的工艺要求进行选择。

光刻技术的分类是一个复杂而多样化的体系，不同类型的光刻技术在半导造中都有着各自的应用场景和优势。随着半导体产业的不断发展，光刻技术也在不断创新和进步，未来还将涌现出更多新型的光刻技术，为半导体产业的发展注入新的动力。我们期待着光刻技术能够在更小尺寸、更高分辨率、更高效率等方面取得更大的突破，推动半导体产业迈向新的高度。
