光刻技术作为现代半导造领域的核心技术之一，对于推动集成电路、芯片等产业的发展起着至关重要的作用。它以高精度的图形转移能力，将设计好的电路图案精确地复制到半导体晶圆表面，为后续的芯片制造工艺奠定基础。

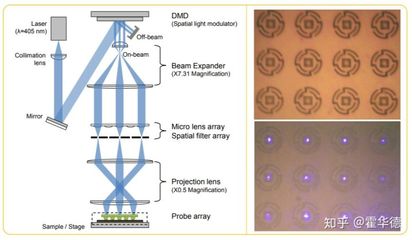

光刻技术的原理基于光学成像原理。通过特定波长的光源，经过一系列光学元件的处理，如透镜、掩膜版等，将掩膜版上的图形投影到涂有光刻胶的晶圆表面。光刻胶是一种对光敏感的材料，在受到光照后会发生化学反应，从而改变其溶解性。例如，正性光刻胶在光照区域会变得可溶于显影液，而负性光刻胶则相反，光照区域变得不溶于显影液。利用这种特性，在显影过程中，光刻胶上未被光照的部分被保留下来，形成与掩膜版上图形相对应的光刻胶图案。

光刻技术的方法主要包括接触式光刻、接近式光刻和投影式光刻。接触式光刻是最早期的光刻方法，掩膜版与晶圆表面直接接触，这种方式虽然能够获得较高的分辨率，但容易造成掩膜版与晶圆表面的污染，并且对掩膜版的损伤较大，因此目前已较少使用。接近式光刻则是掩膜版与晶圆表面保持一定的间隙，避免了直接接触带来的问题，分辨率相对接触式光刻有所降低，但仍然能够满足一定的工艺要求。投影式光刻是目前应用最为广泛的光刻方法，它利用光学投影系统将掩膜版上的图形投影到晶圆表面，通过不断缩小投影比例，可以获得更高的分辨率。根据投影比例的不同，投影式光刻又可分为步进重复光刻和扫描光刻。步进重复光刻是将掩膜版上的图形分区域逐步投影到晶圆上，每次投影一个区域，然后晶圆移动到下一个区域进行曝光；扫描光刻则是掩膜版和晶圆同时移动，在移动过程中进行曝光，这种方式能够提高曝光效率，适用于大规模集成电路的制造。

随着半导体技术的不断发展，光刻技术也在持续进步。为了进一步提高分辨率，人们不断探索新波长的光源，如深紫外光（DUV）、极紫外光（EUV）等。深紫外光光刻技术通过使用波长较短的光源，能够显著提高光刻分辨率，目前已广泛应用于 28nm 及以上制程的芯片制造。极紫外光光刻技术则是一种更为先进的光刻技术，它采用波长为 13.5nm 的极紫外光作为光源，能够实现更高的分辨率，有望在未来的 7nm 及以下制程芯片制造中发挥重要作用。

除了光源的改进，光刻技术在光刻设备、光刻胶等方面也取得了一系列的进展。光刻设备的精度和稳定性不断提高，能够满足更严格的工艺要求；光刻胶的性能也在不断优化，如提高感光度、分辨率、抗蚀刻能力等，以适应不同的光刻工艺需求。

光刻技术作为半导造的关键技术，其原理和方法不断演进和创新。通过不断提高分辨率和工艺精度，光刻技术为集成电路产业的发展提供了有力支持，推动着芯片性能的不断提升和成本的不断降低。在未来，随着技术的进一步发展，光刻技术将继续在半导体领域发挥重要作用，为人类社会的科技进步做出更大贡献。
