光刻技术作为现代半导造中至关重要的一环，在推动集成电路不断发展、实现芯片性能持续提升等方面发挥着不可替代的作用。它就如同一位技艺精湛的雕刻师手中的刻刀，在微小的半导体晶圆上雕琢出精细的电路图案，为电子设备的高效运行奠定基础。而光刻显影原理则是光刻技术得以实现的核心机制，深入理解这一原理对于掌握光刻技术、推动半导体产业的进步具有重大意义。

光刻技术的发展历程见证了半导体行业的飞速变迁。从早期简单的光刻工艺到如今能够实现纳米级精度的先进光刻技术，每一次的突破都带来了芯片性能的巨大提升。在集成电路制造过程中，光刻技术需要将设计好的电路图案精确地转移到半导体晶圆表面的光刻胶上。这一过程就像一场精密的接力赛，光刻显影原理则是其中关键的一棒。光刻显影的基本原理基于光刻胶的特性，光刻胶是一种对特定波长光线敏感的有机聚合物材料。当受到特定波长的光线照射时，光刻胶的化学性质会发生变化，这种变化是实现图案转移的基础。

光刻显影过程主要包括光刻胶涂覆、曝光和显影三个关键步骤。在光刻胶涂覆阶段，需要将光刻胶均匀地涂覆在半导体晶圆表面。这一步骤看似简单，实则对工艺要求极高。涂覆的光刻胶厚度必须均匀一致，否则会影响后续的曝光和显影效果。通常采用旋转涂覆的方法，通过精确控制旋转速度和光刻胶的流量，来确保光刻胶在晶圆表面形成均匀的薄膜。

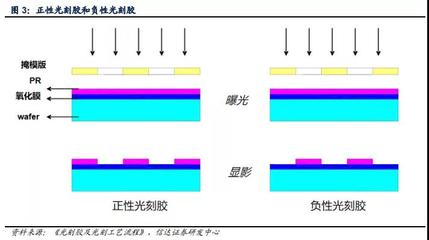

曝光是光刻显影过程中最为关键的环节。在曝光过程中，使用光刻掩膜版，它上面刻有预先设计好的电路图案。将光刻掩膜版放置在晶圆上方，通过特定波长的光线照射，光线透过掩膜版上的图案，照射到晶圆表面的光刻胶上。光刻胶在光线的作用下，发生光化学反应。对于正性光刻胶，受到光照的部分会发生分解，变得容易被显影液溶解；而对于负性光刻胶，受到光照的部分则会发生交联反应，变得难以被显影液溶解。曝光过程中，光线的波长、强度、曝光时间等参数都需要精确控制，以确保光刻胶发生准确的化学反应，从而实现图案的精确转移。

显影是光刻显影过程的最后一步。在显影过程中，将曝光后的晶圆放入显影液中。显影液会溶解掉光刻胶中那些在曝光过程中发生变化的部分。对于正性光刻胶，显影液会溶解掉受到光照的部分，留下未被光照的光刻胶，形成与掩膜版图案相同的光刻胶图案；对于负性光刻胶，显影液会溶解掉未被光照的部分，留下受到光照交联的光刻胶，形成与掩膜版图案相反的光刻胶图案。显影过程中，显影液的浓度、温度、显影时间等参数也需要严格控制，以确保显影效果的一致性和准确性。

光刻显影原理的实现离不开先进的光刻设备和精确的工艺控制。随着半导体技术的不断发展，对光刻技术的精度要求越来越高。为了实现更高的分辨率和更小的线宽，光刻技术不断引入新的光源和曝光技术，如极紫外光刻（EUV）技术。极紫外光刻技术采用波长更短的极紫外光作为光源，能够实现更小的光刻线宽，满足了集成电路不断缩小尺寸的需求。光刻显影过程中的工艺控制也越来越精细化，通过先进的传感器和控制系统，实时监测和调整光刻过程中的各项参数，确保光刻显影的质量和稳定性。

光刻显影原理在半导造中具有极其重要的地位。它不仅决定了集成电路的性能和功能，还影响着半导体产业的发展方向。随着人工智能、物联网、5G等新兴技术的快速发展，对芯片的性能和功耗提出了更高的要求。光刻技术作为芯片制造的核心技术，将继续发挥关键作用。通过不断优化光刻显影原理和技术，提高光刻的精度和效率，能够制造出性能更强大、功耗更低的芯片，推动整个电子信息产业的发展。光刻显影原理的研究和应用也将为其他领域的微纳加工技术提供借鉴和参考，促进微纳技术在生物医学、光学、传感器等领域的广泛应用。

光刻技术中的光刻显影原理是一个复杂而又精密的过程。它涉及到光刻胶的化学特性、光学原理以及先进的工艺控制技术。通过深入研究和掌握光刻显影原理，不断推动光刻技术的创新和发展，我们能够在半导造领域取得更大的突破，为人类社会的科技进步做出更大的贡献。
