光刻工艺是现代半导造中极为关键的一项技术，它对于芯片等微小集成电路的制造起着决定性作用。印刷光刻工艺的原理涉及到多个复杂的物理和化学过程。

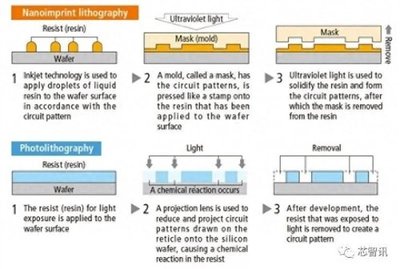

光刻工艺主要基于光学原理，通过一系列精密的光学系统将掩膜版上的图形转移到涂覆有光刻胶的晶圆表面。光源发出特定波长的光线，经过准直系统变成平行光束，然后照射到掩膜版上。掩膜版上的图形是根据芯片设计要求制作的，它起到了模板的作用。光线透过掩膜版上不同透光区域，照射到晶圆表面的光刻胶上。光刻胶是一种对光敏感的材料，根据光的照射情况会发生相应的化学反应。

当光线照射到光刻胶上时，光刻胶会发生光化学反应，这种反应改变了光刻胶的物理性质。例如，某些光刻胶在光照后会从可溶解状态转变为不可溶解状态。接下来，通过显影工艺，将光刻胶上未被光照的部分溶解掉，而被光照的部分则保留下来，从而在光刻胶上形成与掩膜版图形一致的图案。

在这个过程中，光刻胶的选择至关重要。不同类型的光刻胶适用于不同的光刻工艺节点和应用场景。例如，正性光刻胶在光照后变得可溶解，而负性光刻胶则相反。光刻胶的性能直接影响光刻图案的分辨率、线条宽度控制以及光刻胶与晶圆表面的附着力等关键指标。

光刻工艺的精度要求极高，为了实现更小尺寸的芯片制造，不断发展出更先进的光刻技术。例如，深紫外光刻（DUV）技术采用波长更短的紫外线作为光源，能够提高光刻的分辨率，从而制造出更小尺寸的芯片特征。极紫外光刻（EUV）技术更是将光刻分辨率推向了新的高度，它使用波长仅为13.5纳米的极紫外光，能够实现比DUV更小的特征尺寸，满足了当今高性能芯片制造的需求。

除了光学光刻技术，还有电子束光刻、离子束光刻等其他光刻技术。电子束光刻利用电子束代替光线进行图形转移，具有极高的分辨率，但由于电子束曝光速度较慢，主要应用于一些特殊的高端芯片制造和科研领域。离子束光刻则利用离子束对光刻胶进行刻蚀，同样能够实现高精度的图形转移。

印刷光刻工艺原理的实现还离不开一系列精密的设备和工艺控制。光刻机是光刻工艺的核心设备，它需要具备高精度的光学系统、精确的对准系统以及稳定的曝光控制。在光刻过程中，环境因素如温度、湿度等也会对光刻结果产生影响，因此需要在洁净、恒温恒湿的环境中进行光刻操作。

光刻工艺的原理虽然复杂，但它是现代半导体产业发展的基石。通过不断优化光刻工艺，提高光刻精度和效率，能够推动芯片制造技术不断进步，为计算机、通信、人工智能等众多领域的发展提供强大的支持。随着科技的不断发展，光刻工艺也将继续演进，为未来更先进的芯片制造带来新的机遇和挑战。
